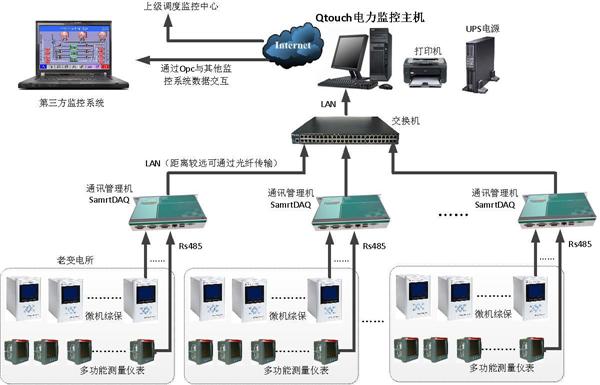

LDS-8000系统构成方式
LDS-8000变电站自动化系统采用分层分布式结构，披纵向分为变电站层、网络层和间隔层。
LDS-8000的间隔层在站内按间隔分布式配置。间隔层的设备均可根据需要下放至就地，减少大量的二次授线。各间隔设备相对独立，仅通过通信网互联，并同变电站层的设备通信，取消了大量引入主控室的信号、测量、控
制、保护等使用的电缆，节省投资，提高系统可靠性。
LDS-8000的网络层采用平衡式网络方式，网络接点投入和退出，系统自动识别其配置文件，自动在网络中建 立相应的管理文件，均不影响网络运行。在网络层的硬件设计中，采用特殊的直臨供电HUB,改变了交腕供电的
HUB在全系统中抗干扰的薄弱环节,使系统除了装置外整郎抗干扰性能达到最高。
LDS-8000的变电站层设备也采用分布式、开放式的设计，组态完成站内监控功能，全面提供设备状态监视及 控制、保护信息记录与分析等功能。变电站层设备采用此种配置模式，一方面保证了系统整伽的可靠性，另一方面，
也使得功能选择、配置更灵话、更合理。
LDS-8000变电站自动化系统从功能上可以分为变电站计算机监控系统、通信子系统、保护与控制子系统以及 测控子系统等若干部分。
主要技术指标
| 1. 系统最大容量 | 3. 数据通信 |
|---|---|
|
遥测量：4024个 遥信量：4096个 遥控量：256个 遥调量：32个 电度量：428个 |
3/I站内通信 以太网结构，网络速率为：10/100MbPS 3.2远方转发 主备信道自动切换 速率：（300-64000） bPS |
| 2. 主要技术性能 | 4. 双机自动切换 |
|
2/I脉冲输入量 允许脉冲宽度：s»10ms 允许脉冲电平：W30V 2.2事故顺序记录 记录分辨率：w2ms 2.3遥控动作成功率 遥控动作成功率：100% 2.4有实时数据的画面整幅调出响应时间 画面调入：w2s 数据刷新：（可设定） 2.5数据处理速度 从数据采集到主站显示：w3s 遥调命令传输时间：w2s（可设定） 遥控命令选择、执行或撤销传输时间：^1s（6T设定） |
双机自动切换： 站Os何设定） |
| 5. 历史数据存档 | |
| 测量数据存档最小时间间隔为1Min,生存周期为2年。 保护信息、事件记录、越限记录等，主存周期为1年。 | |
| 6. 系统可用率 | |
| 系统可用率：99.98% | |
| 7. 平均无故障时间 | |
| 平均无故障时间（MTBF）： ^20000ho | |
| 8. 使用环境 | |
|
环境温度 站级工作站：0£〜4CTC 间隔层设备：一5X： -+45X： （-20X： -+60X：） 相对湿度：5%-95% 大气压力：80kPa~110kPa |
主要功能

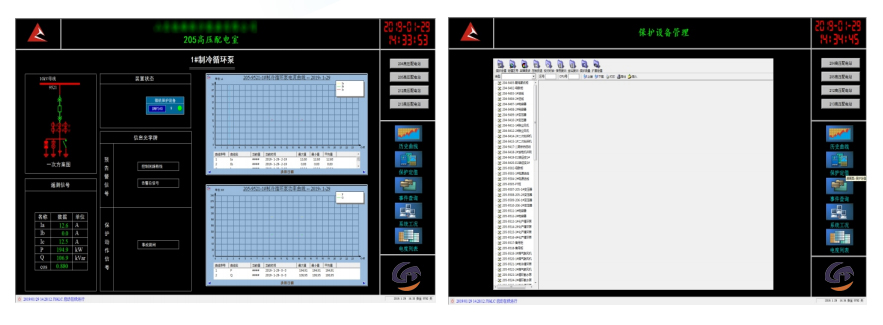

| 数据采集及处理功能 | 显示打印功能 |
|---|---|
| 按电气间隔分布配置或集中配置综合测控终端，完成 开关量、模拟量、脉冲量等信息的采集及处理，并将处理 后的信息上传。 | 支持多窗口、分层显示各种接线图、地理图、系统图、曲 线、潮痂图、事件列表、保护信息、报表、三维棒图等。可人 工、自动或定时打印各种报表、曲线、事件等。 |
| 控制操作功能 | 操作票系统功能 |
| 控制各电气间隔的断路器、电动隔离刀闸的分闸/合闸 操作。控制操作可由站级工作站实现，也可在各间隔层测 控终端通过手动操作完成。 | 能生成、预演、执行、管理及打印操作票。 |
| 保护设备管理功能 | |
| 保护设备库管理、定值召唤及设置、保护信息的处理等。 | |
| 防误操作闭锁控制功能 | 故障录肢分析功能 |
| 可以设计操作闭锁逻辑，达到防误操作。 | 对系统采集的扰动数据处理保存，并逬行陂形显示、故障分 析、打印等。 |
| 报警及事件记录功能 | 系统自诊断与自恢复功能 |
| 将遥圖越限、正常遥信变位、事故变位、SOE、保护 信息、遥控记录、操作记录等信息集中统一管理，分类记 录井处理。 | 系统会不断的自我诊断，如发生错误会自行修复。 |
| 历史记录功能 | 远动功能 |
| 负责定期地将处理后的数据保留入历史库，以供趋势 分析、统计计算之用。 | 可以实现数据的上传和远方控制。 |
| 远程监视和维护功能 | |
| 利用Modem实现远程监视及维护。 |

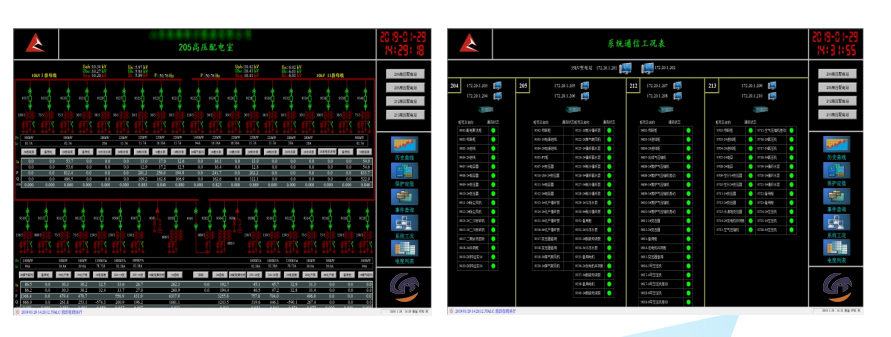

LDS-8000+计算机监控系统是在总结数干套电力监控系统成功应用的基础之上，面向电力自动化当前及 未来发展趋势，全新设计的新一代电网自动化应用平台。可应用于各个电压等级的电厂、常规变电站和数字 化变电站。
LDS-8000+计算机监控系统按照全站信息数字化、通信平台网络化、信息共享标准化的基础要求，通过 个应用系统的集成和优化，实现全站信息的统一接入、统一存储和统一展示，实现运行监视、操作与控制、 信息综合分析与智能告警、运行管理和辅助应用等功能。
产品特点
| 功能 | |
|---|---|
| 数据采集与处理 | CVT运行监视 |
| 支持IEC 61850 | 支持SNTP对时 |
| 支持IEC 60870-5-104 | 智能告警及事件记录 |
| 拓扑着色 | 故障信息综合分析决策 |
| 电网运行状态可视化监视 | 保护设备管理 |
| —次设备状态可视化监视 | 事故追忆 |
| 控制操作 | 全景事故反演 |
| 顺序控制 | 故障录波分析与处理 |
| 站域控制 | 保护故障简报 |
| —仲化五防操作票 | 历史信息检索 |
| 电压无功优化控制（VQC） | 报表管理与打印 |
| 小电流授地选线 | 告警直传 |
主要技术指标
| 系统性能指标 | ||
|---|---|---|
| 1 | 全站 SOE 分辨率 | ≤1ms |
| 2 | 动态画面调出响应更新时间 | ≤2s |
| 3 | 画面实时数据刷新周期 | ≤5s（可调） |
| 4 | 现场遥信变位到操作员工作站显示 | ≤1s |
| 5 | 现场遥测变化到操作员工作站显示 | ≤2s |
| 6 | 控制命令从生成到输出的时间 | ≤1s |
| 7 | 控制操作正确率 | 100% |
| 8 | 遥控动作成功率 | 100% |
| 9 | 事故时遥信年正确动作率 | ≥99.99% |
| 10 | 系统可用率 | ≥99.99% |
| 11 | 平均无故障工作时间（MTBF） | ≥30000h |
| 12 | CPU 平均负荷率 | 正常时（任意 30min 内）≤30% |
| 电力系统故障（10s 内）≤50% | ||
| 13 | 网络平均负荷率 | 电网正常情况下局域网负载≤20% |
| 电力系统故障（10s 内）≤50% | ||
| 14 | 历史数据保存间隔 | 可调 |
| 15 | 历史数据存储时间 | ≥3 年 |
| 16 | 主备机切换时间 | ≤30s（可调） |
| 站内通信连接 | ||
| 1 | 站控层主机与工作站 | 厂站自动化系统内，主机与工作站之间采用双100M 以 太网 |
| 2 | 站控层主机与间隔层设备 | 站控层主机与间隔层设备之间采用双 10M/100M 以太网 |
| 电源要求 | ||
| 1 | 额定电压 | 交流 220V 或交流 110V |
| 2 | 允许偏差 | -15%~+10% |
| 3 | 纹波系数 | 不大于 5% |
| 4 | 频率 | 50Hz，允许偏差-5%~+5% |
| 5 | UPS 电源 | 站内应配置不间断电源（UPS）或逆变电源，其中 UPS 维持系统正常工作时间 1~2 小时 |
